رابط و لوله اتصال پنل ۳/۴ اینچ کولر گازی
رابط و لوله اتصال پنل ۳/۴ اینچ کولر گازی چیست؟
در سیستمهای برودتی پرقدرت مانند کولرهای گازی ایستاده، داکت اسپلیتها و اسپلیتهای ظرفیت بالا (مانند ۳۰۰۰۰ و ۳۶۰۰۰ BTU به بالا)، لوله برگشت (مکش / گاز) به دلیل دبی بالای گاز، سایز بزرگ ۳/۴ اینچ انتخاب میشود.

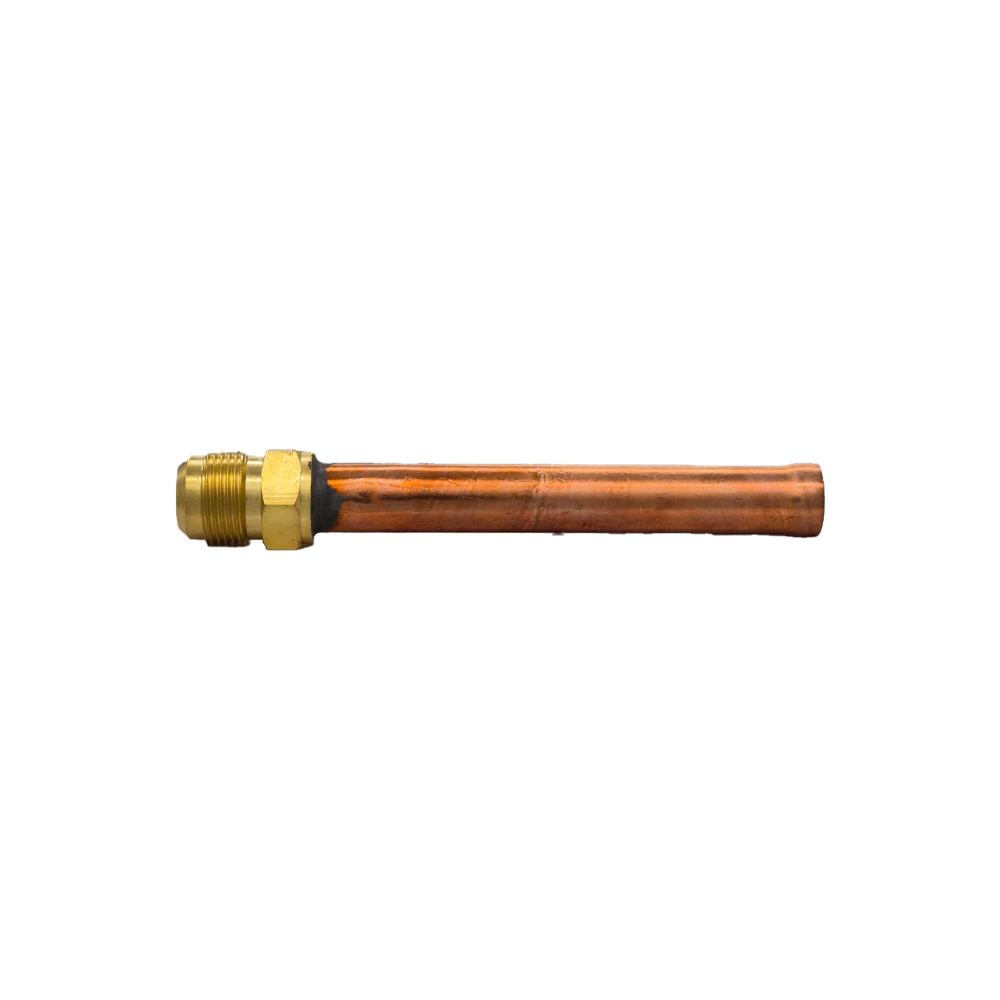

در طول نصب، جابجایی دستگاه یا عملیات تعمیراتی، بخش انتهایی رزوه یا لوله مسی اواپراتور (پنل داخلی) ممکن است دچار لهیدگی، پیچیدگی، بریدگی یا هرزشدگی رزوه شود. رابط لولهدار پنلی ۳/۴ اینچ یک قطعه آماده و استاندارد است که شامل یک سر رزوه نری فلر ۳/۴ برنجی صنعتی متصل به یک شاخه لوله مسی ضخیم ۳/۴ اینچ با جوش نقره کارخانهای است. انتهای دیگر این لوله مسی برای راحتی کار نصاب به صورت فابریک گشاد شده (سواچ خورده) تا به راحتی به لوله اواپراتور جوش داده شود.
ویژگی مشخصات فنی رابط و لوله اتصال پنل ۳/۴ اینچ کولر گازی
- سایز رزوه نری ۳/۴ اینچ فلر برودتی استاندارد (SAE 3/4″ Flare)
- سایز لوله مسی لوله مسی با قطر خارجی ۳/۴ اینچ (گوشت استاندارد فشار قوی)
- نوع اتصال و جوش اتصال برنج به مس با جوش نقره کارخانهای (تست شده در برابر نشتی)
- انتهای لوله مسی دارای افزایش قطر موضعی (Swaged) جهت اتصال کشویی و جوش مس به مس
- سازگاری با مبردها کاملاً مناسب برای مبردهای فشار بالا مانند R410A و گازهای R22 و R32
- کاربرد اصلی ترمیم یا بازسازی خروجی لوله گاز اواپراتور پنل داخلی کولرهای ظرفیت بالا، ایستاده و داکت اسپلیت
ویژگیها و مزایای استفاده از مغزی پنلی ۳/۴
- کیفیت جوش بینقص و بدون نشتی:جوشکاری قطرهای بزرگ مانند ۳/۴ اینچ (بهویژه برنج به مس) نیازمند حرارت یکنواخت و درصد نقره بالاست. این قطعه به صورت صنعتی تولید شده و تحت آزمون نشتی هیدروستاتیک و پنوماتیک قرار گرفته است.
- کاهش چشمگیر زمان تعمیرات در محل:تعویض یا لاله زدن لوله ۳/۴ در فضای تنگ پشت پنل کار بسیار دشواری است. با بریدن بخش آسیبدیده و جوش دادن این قطعه، پنل در کوتاهترین زمان به وضعیت استاندارد کارخانهای بازمیگردد.
- مقاومت بسیار بالا در برابر گشتاور و فشار بالا:آلیاژ برنجی فشرده فورجشده به کار رفته در این محصول مانع از هرز شدن رزوه هنگام سفت کردن مهرههای بزرگ با آچارهای سایز بالا میشود.
- لوله مسی مرغوب با خلوص بالا:لوله مسی با ضخامت دیواره استاندارد و قابلیت شکلپذیری عالی، در برابر ارتعاشات کمپرسور مقاوم بوده و دچار ترک نمیشود.
نکات کاربردی در زمان نصب و جوشکاری
- خنککاری بخش رزوه برنجی: هنگام جوشکاری لوله مسی به لوله اواپراتور، حتماً بخش برنجی و ششگوش را با یک پارچه کاملاً خیس بپوشانید تا از حرارت مستقیم و آسیب به سطوح آببندی جلوگیری شود.
- استفاده از گاز محافظ ازت: برای حفظ تمیزی مسیر مبرد و جلوگیری از پوستهپوسته شدن داخل لوله مسی، جوشکاری را تحت جریان ضعیف گاز نیتروژن (ازت) انجام دهید.
- استفاده از دو آچار در زمان بستن مهره: با توجه به قطر بزرگ سایز ۳/۴، حتماً با یک آچار بدنه ششگوش مغزی را مهار کرده و با آچار دیگر مهره فلر لوله را محکم کنید تا از چرخش و تابیدگی لوله پشت پنل جلوگیری شود.
چرا خرید از فروشگاه اینترنتی امداد سرویس؟
- ضمانت سلامت و اصالت فیزیکی: تمامی رابطها از بهترین متریال برنج و مس با استانداردهای برودتی تهیه شدهاند.
- مرجع تخصصی قطعات و اتصالات تهویه: کاملترین تنوع اتصالات، تبدیلها و ابزارآلات مورد نیاز نصابان و سرویسکاران.
- ارسال سریع و مطمئن: ارسال فوری کالا به سراسر تهران و کلیه شهرستانها.
- مشاوره فنی پیش از خرید: امکان استعلام دقیق سایز و دریافت مشاوره تخصصی از کارشناسان امداد سرویس.
سوالات متداول (FAQ)
۱. این رابط برای چه ظرفیتهایی از کولر گازی کاربرد دارد؟
این اتصال معمولاً در لوله برگشت (گاز / ضخیم) کولرهای گازی با ظرفیتهای ۳۰۰۰۰، ۳۶۰۰۰، ۴۸۰۰۰ و ۶۰۰۰۰ (شامل انواع کولرهای ایستاده، سقفی-زمینی و داکت اسپلیت) استفاده میشود.
۲. آیا اتصال این قطعه به لوله قبلی نیاز به گشادکن (اکسپندر) دارد؟
خیر؛ انتهای لوله مسی این قطعه به صورت فابریک گشاد شده (سواچ خورده) است و لوله پنل به راحتی داخل آن قرار گرفته و آماده جوشکاری مس به مس با سیم جوش مسی یا نقره میباشد.
